PlantUML: Transforma tu código en diagramas impresionantes con Code-to-First
En el mundo del desarrollo de software, la documentación y la comunicación son dos aspectos cruciales para el éxito de cualquier proyecto. A menudo, se utilizan diagramas para visualizar de manera más clara y sencilla la arquitectura y el funcionamiento de un sistema o una aplicación. Es aquí donde entra en juego PlantUML, una herramienta de generación de diagramas que permite crear diagramas UML y otros tipos de diagramas a partir de una sintaxis basada en texto.
PlantUML es un lenguaje de marcado y una herramienta de generación de diagramas que utiliza una sintaxis basada en texto para describir los elementos del diagrama y su relación. A partir de esta sintaxis, PlantUML es capaz de generar automáticamente diagramas de alta calidad en una variedad de formatos, incluyendo PNG, SVG y PDF.
La sintaxis de PlantUML es fácil de aprender y de escribir, lo que hace que la creación de diagramas sea más rápida y eficiente. Además, PlantUML cuenta con una amplia variedad de diagramas disponibles, como diagramas de clases, diagramas de secuencia, diagramas de actividades, entre otros. Por estas razones, PlantUML se ha convertido en una herramienta popular entre los desarrolladores y arquitectos de software.
En esencia, "Code-to-First" es una característica de PlantUML que permite generar diagramas de manera automática a partir de código fuente en una variedad de lenguajes de programación, incluyendo Java, Python, C++, entre otros.
¿Cómo funciona? Todo lo que tienes que hacer es agregar un pequeño fragmento de código al principio de tu archivo fuente y PlantUML se encargará del resto. Este fragmento de código se llama "Skinparam" y se utiliza para definir la apariencia del diagrama. Una vez que has añadido el "Skinparam", simplemente ejecuta PlantUML y el diagrama se generará automáticamente.
Con "Code-to-First", puedes ahorrar tiempo y esfuerzo en la creación de diagramas y enfocarte en lo que realmente importa: el desarrollo de tu proyecto. Además, al generar diagramas automáticamente, puedes estar seguro de que tu documentación siempre estará actualizada y reflejará con precisión el estado actual de tu sistema o aplicación.
Se puede integrar PlantUML con Visual Studio Code, aquí te dejo los pasos que puedes seguir:

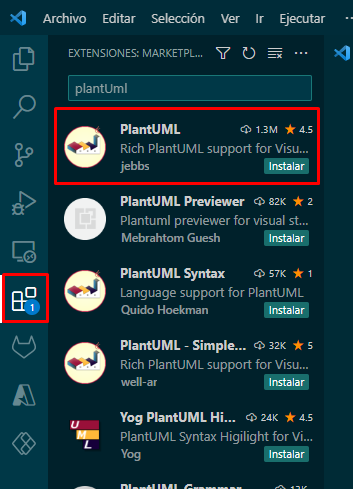

Instala la extensión de PlantUML para Visual Studio Code. Puedes encontrarla en la página oficial de extensiones de Visual Studio Code o bien, buscarla en la pestaña de extensiones en el propio Visual Studio Code. Asegúrate de instalar la extensión correcta, ya que existen varias extensiones relacionadas con PlantUML.
Ahora crea un nuevo archivo de diagrama en PlantUML dentro de Visual Studio Code. Para hacer esto, crea un nuevo archivo con la extensión .puml, .plantuml o .wsd, luego escribe la sintaxis de PlantUML en el archivo. Cuando estés listo para generar el diagrama, haz clic derecho en el archivo y selecciona "Exportar diagrama actual" para generar una imagen del diagrama.

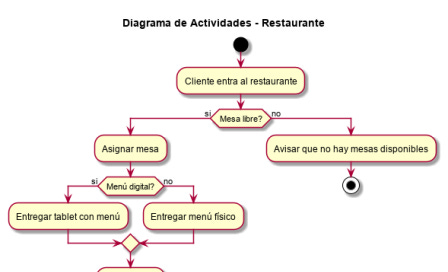

Aqui de dejo el código del diagrama de actividades usado en el ejemplo.
@startuml actRestauran
title Diagrama de Actividades - Restaurante
skin rose
start
:Cliente entra al restaurante;
if (Mesa libre?) then (si)
:Asignar mesa;
if (Menú digital?) then (si)
:Entregar tablet con menú;
else (no)
:Entregar menú físico;
endif
:Tomar orden;
else (no)
:Avisar que no hay mesas disponibles;
stop
endif
:Enviar orden a la cocina;
fork
:Preparar comida;
fork again
:Preparar bebida;
end fork
:Servir comida y bebida;
:Presentar cuenta;
if (Pago en efectivo?) then (si)
:Recibir efectivo;
else (no)
:Recibir tarjeta de crédito;
:Procesar pago;
endif
:Despedir al cliente;
stop
@endumlEn conclusión, "Code-to-First" es una función poderosa y útil de PlantUML que puede ayudarte a crear diagramas de alta calidad de manera más rápida y sencilla. Si aún no has probado esta característica, te recomendamos que lo hagas y descubras por ti mismo lo fácil que es.
